DOPPIA CPU

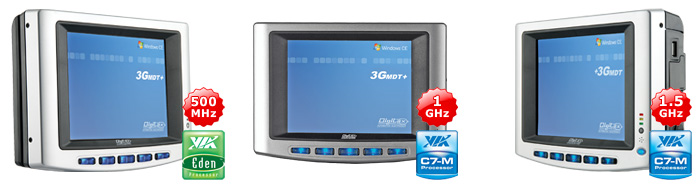

La CPU primaria VIA EDEN ULV 500MHz, VIAC7-M 1GHz o VIAC7-M 1.5GHz con il companion chipset CX 700 (potenza di elaborazione addizionale per grafica 3D, multimedia e funzioni di streaming) e l’architettura x86 permettono a questo Dispositivo di fornire una notevole flessibilità ed efficienza in potenza di calcolo.

3GMDT Plus Range Processors

La CPU AITP Secondaria (Automotive Intensive Task Processor) fornisce le funzionalità necessarie nel settore automotive come la gestione dell’alimentazione, lo spegnimento sicuro, gestione impulsi odometrici, calcolo della distanza percorsa e della velocità, Wake-up-on Ring, servizi di aggiornamento software e firmware via Over-the-Ait (OTA).

L’AITP è OTA programmabile per agguirnamenti automatici del firmware ed è sempre in funzione (powered ON); può accendere e spegnere il dispositivo e tutte le sue periferiche selettivamente.

Il 3GMDT Plus supporta i seguenti sistemi operativi:

  • Windows CE 6.0
  • Windows XPe (Embedded)
  • Windows Embedded Standard

Sistemi operativi supportati dal 3GMDT Plus

IDEALE PER LA GESTIONE FLOTTE E DISPATCHING CORSE

Il suo modem GPRS/EDGE (opzionalmente anche UMTS) permette una comunicazione estremamente affidabile con la centrale operativa. Il veicolo viene localizzato grazie al ricevitore ad alte prestazioni GPS U-Blox 5 con 50 canali, compatibile con il nuovo sistema di posizionamento europeo GALILEO.

I moduli GPS e GPRS possono essere accesi e spenti indipendentemente dallo stato del sistema operativo Windows.

E’ disponibile una porta MUX Hardware che permette di poter inviare comandi AT al modem anche mentre il dispositivo sta effettuando una connessione RAS in GPRS, per esempio per richiedere lo stato della connessione, diagnostiche sul segnale e statistiche sul modem.

Tutte le funzionalità di comunicazione e di localizzazione sono assicurate dal processore AITP anche quanto il dispositivo è spento: i moduli GPS e il GPRS sono gestiti entrambi dall’AITP nella gestione dell’alimentazione e nella gestione dello scambio dati.


INTERFACCIA UTENTE ALTAMENTE CASTOMIZZABILE

Il display TFT 4:3 da 6.4 pollici, altamente leggibile anche con luce solare diretta, ha una risoluzione VGA di 640 x480 e permette di sviluppare applicazioni e versatili e con elevata accessibilità, grazie anche al controller TouchScreen integrato e ai 5 tasti con LEDs disponibili.
La tastiera Hardware permette di evitare il consumo e il danneggiamento del Touchscreen per eccessivo utilizzo.

Il sensore di luce ambiente permette di selezionare una luminosità ottimale del display in qualsiasi situazione di luce ambientale.

Il pulsante di spegnimento è un Pulsante Intelligente, completamente programmabile e usato per eseguire alcune operazioni importanti quali:

  • pressione normale per avviare il sistema operativo dal Disco di Sistema interno
  • pressione lunga per avviare il sistema dal Disco Nascosto e Protetto oppure da memoria esterna SDHC
  • pressione lunga mentre il S.O. è in funzione per effettuare uno spegnimento sicuro senza perdita di dati

Il tasto di accensione e spegnimento può essere disabilitato o anche programmato per gestire la modalità Ghost (finto spegnimento).


FUNZIONALITA’ DI TRIPLO BOOT

Attraverso questa potente funzionalità è possibile gestire il ripristino e l’aggiornamento dell’intero sistema in qualsiasi momento, dalle applicazioni utente fino al sistema operativo completo e a tutti i firmware delle CPU di cui è dotato questo dispositivo.

Il sistema è in grado di avviarsi da 3 differenti dischi:

  • Disco Flash o Disco di Sistema, usato per dati e applicazioni e visibile dal Sistema Operativo.
  • Disco Nascosto e Protetto, usato per avvio di emergenza, protetto da scrittura attraverso un segnale Hardware per evitare scritture non desiderate anche in caso di crash; non è visibile o accessibili dal Sistema Operativo durante il normale utilizzo.
  • SDHC per memorizzare grandi quantitativi di dati (grandi mappe per la navigazione, immagini, filmati, logs) e per servizi (inizializzazione del sistema o ripristino).

MODALITA’ STEALTH

La modalità Stealth è una speciale modalità operativa con la quale l’intero sistema è in funzione ma il Display è spento ed ogni emissione audio è inibita.
Questa funzionalità può essere utile in molte situazione quali:

  • Controllo del guidatore : il dispositivo possiede anche la funzionalità di wakeup-on-ring, quindi la centrale operativa è in grado di accendere il dispositivo da remoto con possibilità di avvio in modalità Stealth cosicché nessuno sia in grado di percepire lo stato di accensione del dispositivo. In questo modo è possibile verificare la posizione del veicolo, ascoltare l’audio interno e prelevare dati interni al dispositivo.
  • Modalità Ghost: è possibile configurare il dispositivo in modo tale che dopo una pressione lunga del pulsante di spegnimento il sistema vada in modalità Stealth anziché effettuare la normale procedura di spegnimento. Questa funzionalità è utile se si vuole che il terminale rimanga sempre acceso (viene spento solamente il Display in modo da ridurre il consumo di energia) o vada in stato di allarme.
  • Gestione Allarme: Se il terminale è spento e il pulsante allarme viene premuto, il sistema può avviarsi in modalità Stealth, quindi nessuno è in grado di percepire l’avvenuta accensione. In questa modalità di avvio speciale il sistema può essere programmato ad esempio per inviare alla centrale un messaggio di allarme, la posizione GPS o anche Snap shot o spezzoni di audio provenienti dall’interno del veicolo.

ALTA DISPONIBILITA’

Il dispositivo è in grado di resistere ad eventuali glitches all’accensione del mezzo o problemi di perdita dell’alimentazione grazie al sistema di batteria UPS automaticamente ricarato.

Il processore AITP darà tempo all’applicazione utente e al sistema operativo di spegnersi in modo corretto anche in caso di improvvisa disconnessione dell’alimentazione principale.


INGRESSI E USCITE

Il dispositivo fornisce un ampio range di canali di comunicazione con il mondo esterno: due porte USB host e fino a 8 porte seriali.

Gli ingressi e uscite speciali e programmabili permettono il controllo di dispositivi e la lettura di segnali provenienti da generici strumenti esterni.


VIDEO GRABBER

Con il sistema può essere usato un ingresso Video Grabber RGB interno per acquisire lo streaming di video analogici e salvare immagini provenienti da telecamera di sicurezza, o per visualizzare video fluidi in tempo reale (Full screen o in modalità di finestra sovrapposta).

Un’uscita digitale interna al dispositivo è dedicata all’accensione della telecamera esterna e dei suoi LEDs infrarossi se presenti. Dopo aver connesso una sorgente esterna, i video possono essere visualizzati anche in un display VGA esterno, da utilizzare ad esempio per gestire eventuali pubblicità o nel tempo libero.

Display
Viewing area 6.4" diagonal
Resolution VGA 640x480
Display Colour TFT Double Replaceable CCFL
Brightness Display clearly viewable with 400 cd/m2
Ambient Light Sensor 32 Steps Automatic Regulation
Touchscreen
  • Full Automotive Rugged Touchscreen with configurable touch areas.
  • Extended Temperature Range
  • Finger Type
Central Processor Units
Primary CPU
  • VIA EDEN ULV x86 500MHz
  • VIAC7-M ULV x86 1 GHz
  • VIAC7-M ULV x86 1.5 GHz
Companion Chipset VIA CX700 Companion Chipset allows additional processing power for 3D graphics, multimedia, and streaming functions
Secondary CPU Secondary RISC CPU for Automotive Intensive Tasks
Fan Control Automatic and Programmable Fan control with Internal Temperature Sensor and PWM Driver
Memory
Ram Memory
  • 256MB RAM
  • 512MB RAM
  • 1GB RAM
Internal Flash Memory 256 MB up to 4 GB capacity
Hidden Disk 128 MB Protected Hidden Disk (Soldered Flash Disk, available with WinCE version) Bootable
External Memory SDHC (High Capacity compatible) socket
Communication
Modem
  • GSM/GPRS Class 12
  • 2 Hardware RS232 Serial Ports available on the modem (Hardware MUX) allow both RAS and AT command from user applications
  • Modem can be powered on when the terminal is off
  • Wake-up on ring programmable features
  • Board to Board connector pin to pin compatible with EDGE (option) and UMTS (option) retrofit upgradable
  • Warm reset and cold reset (dedicated electronic circuit) available through API calls
  • 2 Sim Card slots with Software switcher available through API calls
  • Support international standard protocol (ETSI AT command set)
  • Supports RAS (Remote Access Service) dialup function
  • GPS / GPRS Rugged Combo antenna (option)
Positioning
Model U-Blox 5 GPS Receiver
Channel 50 channels
Supported Positioning System Hybrid GPS, GALILEO and SBAS (WAAS, EGNOS, MSAS, GAGAN) engine
Antenna Monitor Disconnection and Short Circuit Detection / Protection
Protocols Supports international NMEA standard format and proprietary UBX Binary protocol
Reset Warm reset and cold reset (dedicated electronic circuit) available through API calls
A-GPS Assisted GPS available
Dead Reckoning System GPS + Gyroscope + Odometer with EKF (Enhanced Kalmann Filter) (option)
Antenna GPS / GPRS Rugged Combo antenna (option)
Acquisition
  • Cold starts: 29 s
  • Warm starts: 29 s
  • Aided starts: < 1s
  • Hot starts: < 1 s
Accuracy
  • Position 2.5 m CEP
  • SBAS 2.0 m CEP
Correlators Over 1 million effective correlators
Time to First Fix Under 1 second Time-To-First-Fix for Hot and Aided Starts
Sensitivity SuperSense® Indoor GPS: -160 dBm tracking sensitivity
Update Rate 4 Hz position update rate
Security High immunity to jamming
Wireless Connections
Bluetooth Built-in Bluetooth EZURIO Bism2, Class 1 Bluetooth version 2.0, Range in excess of 300 metres and Data transfer rate up to 300 kbps
Hardware Keys
General Purpouse Keys 5 Lighted and Software programmable Hardware Buttons
Power on key 1 Smart Power On/Off button
Inputs and Outputs
USB Host Ports 2 USB Host, with USB Support for Mouse and Keyboard
Serial Ports
  • 4 Internal Free RS232 Serial Ports
  • 4 RS232 Serial Ports Available through External DerivBox (option)
  • 2 RS232 Serial Ports available on embedded meter to connect 2G IU, Printer and Smart Roof sign (Option)
I/O ports connection
  • 6 Digital Inputs
  • 2 Analog Inputs
  • 7 Power Output Ports
  • Dedicated Ignition input
  • Dedicated Emergency Switch input
  • 1 PS2 Keyboard Connector
  • LAN Connectivity for debug and development (option)
  • Video Grabber RGB Composite Input Port
Alarm and Security
Stealth Mode Stealth Mode Controller (system ON display, audio and lightings off) with Panic Button input
Stealth Display Feature Fully Programmable Stealth display mode, Screen saver mode and sleeping mode by:
  • Power Button
  • Hardware Key
  • API
Enable Switching Off LCD without powering down MDT unit
Multimedia
Multimedia
  • Speaker and Microphone
  • Supports wave speaker volume control
  • API provided
  • Playback wave and speech files
Boot
Triple Boot Manager Boot from Flash Disk, SDHC Card and Hidden Protected Disk with FileSystem Integrity Check, OTA Application update, Peripheral GPS and GPRS Power Management
Boot Time 35 sec
Splash Screen Customizable Boot Up Splash Screen with End-User Logo
Software Reset, Restore and Update
Soft/Hard Reset
  • Soft Reset available through HW switch
  • Soft Reset available by API calls
  • Hard Reset available by Hidden Protected Disk or SDHC Card (Factory default)
Safe Windows shutdown procedure
  • Preshutdown notification
  • Disk Activity Signal Control
  • On-Board UPS
OS Image Loader Over The Air (OTA) OS image loader or Hidden Disk Image Loader or SDHC Card Image Loader
System Update Fleet Management
  • Professional OTA (Over The Air) CLIENT allows the update of the whole Operating System and all the CPUs Firmware (option)
  • Professional OTA (Over The Air) SERVER with vehicles enrolling, group management and selective update, remote debugging and logging. Web based user interface (option)
Operating System
Windows CE WinCE .NET 6.0 or Windows Embedded Standard / Windows XPe, with ATL, MFC, .NET Compact Framework 3.5 and Digitax Framework 4.1
Softwares and Tools
Digitax Framework 4.1 Digitax Libraries:
  • GPS
  • GPRS
  • VoiceCall
  • I/O
  • Odometer
  • Taximeter
  • Hardware Keys
  • WatchDog
  • OTA
  • Windows Status
  • Stealth Mode Controller
  • Logs
  • Backup And Restore
  • Light Dimmer
  • Hardware Identification
  • Splash Screen
  • Alarm
  • Card Reader and Windows Status
Development Tools
  • ActiveSync 4.5 (last version available) and USB debugging with ActiveSync support
  • SDK for Embedded Visual C++ 4.0 (EVC4)
  • Sample code for SDK in C++
  • Compact Framework 3.5 supported
  • Serial port driver and test tools
  • Digital I/O driver, API (DLL) and test tool
  • Read/Write Windows CE registry application and API to Supports permanent saving of system settings into registry
  • Software controllable Warm Restart and test tool
  • GPRS modem driver and test tool
  • GPS driver and test tool
  • Speaker and MIC test tool, wave playback and voice recorder
  • Contactless / NFC reader driver and test tool
  • Backlight control API and test tools
  • Ping tool
  • Dialup network
  • GSM phone dialer
  • Support network protocol TCP/UDP, IP, PPP
  • Virtual keypad
  • Text file editor
  • Explorer
Text-To-Speech Support 3rd party Text-To-Speech
Software Navigation Support 3rd party map application and navigation software with SDK
Diagnostic and Maintenance
System diagnostic tools On Field Test (OFT) OnBoard Diagnostic Utilities with Customizable CheckList to make tests of:
  • GPS Fix
  • GPS Antenna
  • GPRS Connectivity and Base Station Signal Quality
  • Odometer
  • Ignition
  • Panic Button
  • TouchScreen calibration
  • Hardware Keys
  • Ambient Light Sensor
  • Device version
  • OS Version
  • AITP Version
  • Taximeter
  • UPS and Battery Status
  • Roof Light
  • Navigation Software
All On Field Tests and enrolling features can be used during first installation and swap of devices
Taximeter Embedded Hardware Taximeter, Full Firmware and TARIF OTA Programmable
Power Supply 8 - 32 V with Surge Protector
Battery On-Board UPS with External Battery Package, Standard Battery Pack 30 minutes
Mounting
Sealing All the External Connectors, Accessible slots (such as SIM Card, SDHC, USB, etc.) and Screws are Sealed

Certifications
Operating Temperature -20°C to 70°C
Humidity Humidity up to 95% non-condensing.
Vibration Vibration Sine wave, 10 ~ 500 ~ 10Hz, 1.5G, 0.37oct/min 3 axis, 1hour/axis.
Dust Ingress Protection All connectors covers sealed, no open holes
Dimension 209 mm x 154 mm x 67 mm (H x W x D)
